在消费电源、电动工具、机器人、BMS 电池管理等功率硬件的开发过程中，MOSFET 作为电能变换的 “开关心脏”，直接决定整机的转换效率、温升表现、功率密度以及长期运行可靠性。当下电子产品持续向着小型化、大功率化方向迭代，工程师经常会遇到现实矛盾：既要 PCB 布局紧凑，缩减产品体积；又要承载大电流、压低导通损耗，同时兼顾开关速度与散热性能。传统封装器件往往很难把以上需求全部兼顾。
立足于国内功率电子市场真实需求，本土功率分立器件厂商杰盛微（JSMSEMI）推出 JSM150N06Q5 N 沟道快速开关 MOSFET，采用 DFN5×6‑8L 贴片封装，将 60V 耐压、大电流能力、毫欧级导通电阻、优秀热性能、高速开关特性集于一身，为低压大电流应用提供高可靠国产化解决方案。
JSM150N06Q5 是一款 N 沟道沟槽工艺快速开关 MOSFET，耐压等级VDS=60V，封装规格为 \\DFN5×6‑8L（5mm×6mm）\\ 贴片功率封装。对比传统 TO‑252、TO‑263 等封装，DFN5*6‑8L 贴片封装拥有更大的底部裸露焊盘，能够直接把芯片热量传导至 PCB 铜箔，不需要额外散热器就可以实现不错的散热效果，非常适配现代设备高密度 PCB 布局需求。
很多工程师会形成固有印象：小体积贴片器件，电流和散热能力一定受限。但 JSM150N06Q5 打破了这一认知，在方寸封装内部，实现大电流承载能力，同时兼顾快速开关特性，兼顾导通损耗与开关损耗两大核心指标。
测试条件：Tc=25℃，若无特殊说明均为 25℃环境条件
🔹绝对最大额定值
| 参数 | 符号 | 参数值 | 单位 |
| 漏源击穿电压 | VDS | 60 | V |
| 栅源电压 | VGS | ±20 | V |
| 连续漏极电流 | ID | 大电流等级 | A |
| 单脉冲雪崩能量 | EAS | 规格内置 | mJ |
| 最大耗散功率 | PD | 芯片额定功率 | W |
| 工作结温、存储温度 | TJ / TSTG | -55 ~ +150 | ℃ |
| 回流焊峰值温度 | T_L | 260 | ℃ |
🔹热特性参数
| 参数 | 符号 | 典型 / 最大值 | 单位 |
| 结到外壳热阻 | RθJC | 1.11 | ℃/W |
🔹静态电气参数
| 参数 | 符号 | 测试条件 | 典型值 | 最大值 | 单位 |
| 栅源阈值电压 | VGS(th) | VDS=VGS，ID=250μA | 2~3 | 4 | V |
| 栅源正向漏电流 | IGSS | VGS=+20V | ‑ | 100 | nA |
| 漏源导通电阻 | RDS(on) | VGS=10V，ID=40A | 2.4~2.5 | ‑ | mΩ |
| 体二极管正向电压 | VSD | IS=40A，VGS=0V | ‑ | ‑ | V |
🔹动态开关与电容参数（f=1.0MHz）
| 参数 | 符号 | 测试条件 | 典型值 | 最大值 | 单位 |
| 栅极电阻 | Rg | ‑ | 18.8 | ‑ | Ω |
| 反向传输电容 | Crss | VDS=0V，f=1MHz | 66 | 132 | pF |
| 输入电容 | Ciss | VDS=0V，f=1MHz | 规格标定 | ‑ | pF |
| 输出电容 | Coss | VDS=0V，f=1MHz | 规格标定 | ‑ | pF |
| 开关上升时间 | tr | 标准测试电路 | 52.78 | 105.56 | ns |
| 栅电荷 | Qg | ‑ | ‑ | ‑ | nC |
工程小提示：MOSFET 的损耗分为导通损耗与开关损耗两部分，低 Rds (on) 解决导通发热，低寄生电容、合适 Rg 解决开关发热，JSM150N06Q5 同时对两者做优化，适合高频 PWM 工作场景。 器件内置高性能体二极管，具备完整续流能力，在 H 桥电机驱动、同步整流电路中，体二极管承担续流工作，满足电路换向、续流的实际工况需求。
datasheet 的特性曲线，是器件在真实工况下的 “性能说明书”，比单纯看参数表，更能指导硬件选型与电路调试。
1、输出特性曲线（Output Characteristics）输出特性曲线展示不同栅源电压 VGS 条件下，漏极电流 ID 随 VDS 的变化。曲线可以清晰看到：VGS 电压越高，器件导通能力越强；VGS=2.5V 时器件导通能力很弱，接近关断状态；随着 VGS 提升至 4.5V、5.5V、7V，同等 VDS 下可通过电流大幅提升。 这也给到工程师重要参考：该器件不建议低压栅极驱动，过低 VGS 会让 MOSFET 工作在放大区，产生巨大发热烧毁器件。
2、转移特性曲线（Transfer Characteristics）转移特性描述 ID 与 VGS 的关系，同时对比 25℃室温和 150℃高温两条曲线。温度升高，MOSFET 阈值电压会小幅下降，同等栅压下电流更大。器件开启电压大约在 2V 附近，VGS 超过 3V 之后电流快速上升。在高温环境设备设计时，需要关注阈值漂移带来的电路变化，做好驱动电路裕量设计。
3、Rds (on) 导通电阻两大关键曲线第一条曲线：VGS=10V 驱动条件下，Rds (on) vs 漏极电流 ID。在 0‑100A 宽电流区间，Rds (on) 维持在约 2.4‑2.5mΩ，曲线非常平坦。说明在大电流区间，导通电阻不会随电流快速恶化，大电流工作时导通损耗可控，不会出现电流越大内阻飙升的问题。
第二条曲线：Rds (on) vs 栅极电压（ID=40A），同时对比 25℃与 150℃。VGS 在 2‑3V 区间，导通电阻数值巨大；VGS 不断升高，Rds (on) 快速下降；当 VGS 大于 5V 之后，下降趋势放缓。
杰盛微设计建议：实际项目驱动电压优先选择 VGS≥5V；想要获得最低导通电阻，推荐 VGS 取 8‑10V。同时曲线直观体现 MOSFET 经典特性：正温度系数，同样驱动电压下，150℃高温的导通电阻明显高于室温 25℃。器件温度越高，导通损耗越大，所以 PCB 散热铜箔设计，是功率电路不可忽视的一环。

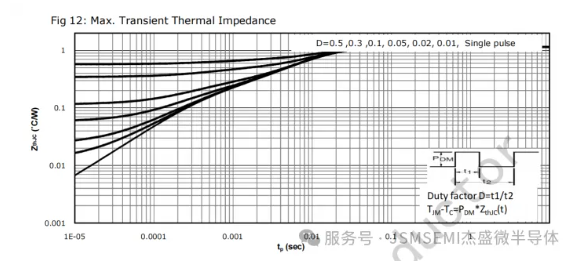

4、瞬态热阻抗曲线，脉冲工况的设计依据JSM150N06Q5 提供完整瞬态热阻抗 Zth (JC) 曲线图，横轴是脉冲时间 tp，纵轴瞬态热阻抗，覆盖 D=0.5~0.01 不同占空比以及单脉冲工况，配套计算公式$$\boldsymbol{T_{JM}-T_C=P_{DM}*Z_{thJC}(t)$$。 很多硬件工程师只看直流热阻，忽略脉冲热阻抗。电机启动、短路冲击、瞬时过载都属于脉冲功率场景。脉冲时间越短，瞬态热阻抗越小，器件可以承受更高瞬时功率；占空比越大，热阻抗逐步趋近直流 RθJC=1.11℃/W。借助这条曲线，工程师就可以精确计算脉冲工作时芯片结温，评估过载、冲击电流下器件可靠性，避免只看标称电流选型而忽略瞬态温升带来的失效隐患。
5、电容特性曲线包含 Ciss 输入电容、Coss 输出电容、Crss 反向传输电容，测试条件 VDS=0V，f=1MHz。Crss 反向传输电容典型 66pF，最大 132pF，直接影响 MOSFET 开关速度与米勒平台，是高频开关电源、同步整流设计的关键参数，电容参数为驱动电路设计、开关损耗仿真提供数据支撑。栅极电阻典型 18.8Ω，兼顾开关速度与 EMI 抑制，给工程师栅极 RC 驱动设计提供参考基准。
依托 60V 耐压、大电流、低内阻、快速开关、DFN5×6‑8L 小封装的综合优势，JSM150N06Q5 可以广泛落地于诸多低压功率电子场景：
✅ 电机驱动系统：电动工具、机器人底盘、无人机、直流有刷 / 无刷电机控制器，用于 H 桥逆变电路，处理电机启动大冲击电流，快速 PWM 调速，降低控制器温升。60V 耐压可以轻松覆盖 24V‑48V 电机供电系统，预留充足电压尖峰余量。
✅ DC‑DC 开关电源与同步整流：Buck、Boost 变换器，同步整流电路，凭借 2.5mΩ 级别低 Rds (on) 减少导通损耗，快速开关特性适配高频工作，提升电源转换效率。
✅ BMS 电池管理系统：锂电池组充放电主开关，电池保护通路，承受充放电大电流，实现过流、短路快速保护切断。±20V 栅极耐压，适配 BMS 常用驱动芯片输出范围。
✅ 大功率负载开关、储能模块、车载低压设备，24‑48V 供电系统功率回路。
在以上场景中，器件小封装优势尤为突出。同样功率等级，DFN5×6‑8L 相比传统封装，能够节省 PCB 布板面积，助力产品小型化；但需要注意，DFN 封装性能高度依赖 PCB 铜箔散热，设计时要充分预留足够铺铜面积，把器件底部焊盘大面积接铜，充分发挥它的散热潜力。
结合器件 datasheet 特性与参数，这里整理几条实用设计要点，帮助工程师少踩坑：
